OMEG P16 Buchsen und Wellen

Diese Seite stellt die Basisabmessungen der Gewindebuchsen und Wellen für die OMEG P16 Potentziometerreihe bereit.

Basisabmessungen
Gewindebuchsenoptionen
Wellenoptionen
- 4.0mm Durchmesser
- 6.0mm Durchmesser
- 6.35mm Durchmesser
- gezahnte Ausführungen
- Duplowellen

Link P16 Potenziometer Daten für die elektrischen und mechanischen Daten
Link P16 Potenziometer Typen Übersicht über alle Versionen ohne Schalter

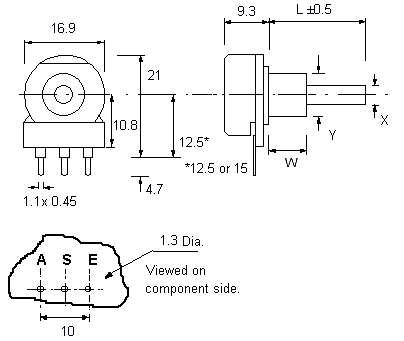

P16 BASIC Abmessungen

P16 basic dimensions

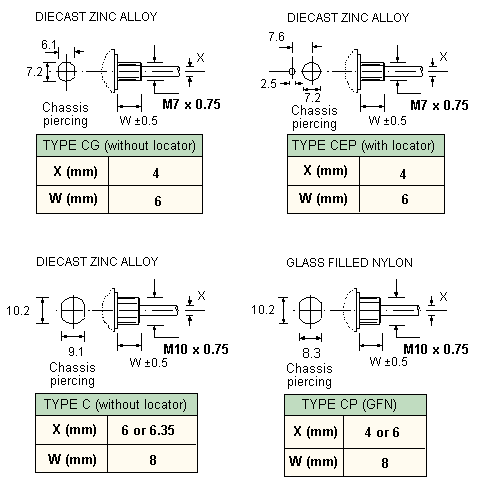

P16 Gewindebuchsen

Die P 16 Gewindebuchsen sind lieferbar in Metall und Nylon, in M7 und M10 Gewinde, mit und ohne Verdrehungsschutz:

Diecast Zinc Alloy
- M10 x0.75mm , mit Verdrehungsschutz - Type C
- M7 x0.75mm , mit Verdrehungsschutz - Type CEP
- M7 x0.75mm , ohne Verdrehungsschutz - Type CG
Glass Filled Nylon
- M10 x0.75mm , ohne Verdrehungsschutz - Type CP

Bitte vermeiden Sie jegliche ungewollte Verdrehung des Potenziometers und überdrehen Sie nicht die Mutter. Hierdurch besteht die Gefahr für diverse Beschädigungen des Gewindes der Buchse, Zerstörung bzw. Veränderung des Widerstandswertes. BS9130:1972 stellt Ihnen die max. Werte zur Verfügung. Das max. Drehmoment für die Befstigung der Gewindebuchse beträgt 45cNm . Mit einem Drehmomentbegrenzer lassen sich entsprechende Beschädigungen vermeiden.

P16 bushes

P16 Wellenversionen

Die P16 Wellen bestehn grundätzlich aus Kunststoff wenn nicht anders angegeben, fest mit dem Potenziometer verbunden und nicht auswechselbar. Sie sind in drei Durchmessern lieferbar:

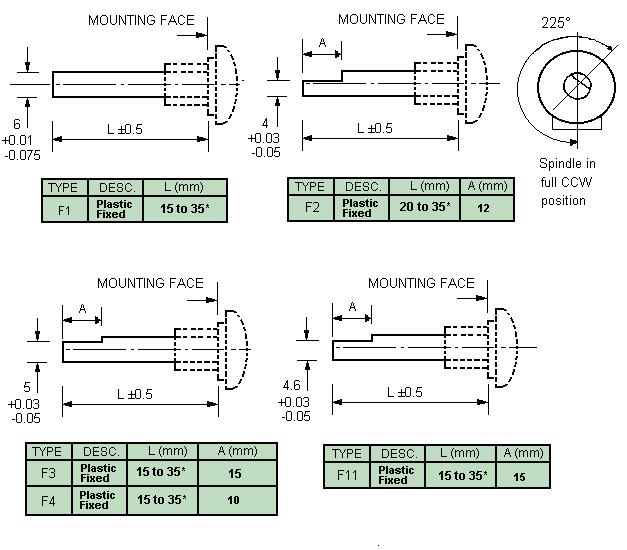

6.0mm Durchmesser
- rund ohne Abflachung - Type F1
- 4.0 x 12mm abgeflacht - Type F2
- 5.0 x 15mm abgeflacht - Type F3
- 5.0 x 10mm abgeflacht - Type F4
- 4.6mm x 15mm abgeflacht - Type F11
4.0mm Durchmesser
- 3.0 x 8.5mm abgeflacht - Type F22
- 3.0 x 8.5mm abgeflacht - Type M22 (Metal)

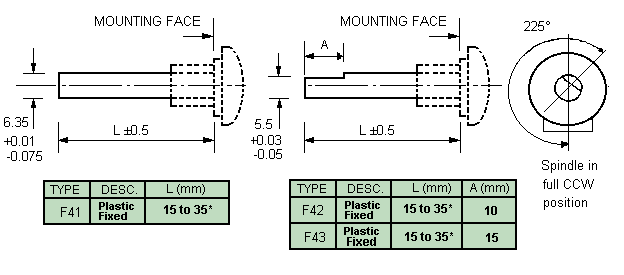

6.35mm Durchmesser
- rund ohne Abflachung - Type F41
- 5.5 x10mm abgeflacht - Type F42
- 5.5 x 15mm abgeflacht - Type F43
gezahnt - 6.0mm dia. 18 Zähne
Duploausführung
- abgeflacht/geschlitzt - Type M15 (Metal)
- rund - Type M16 (Metal)

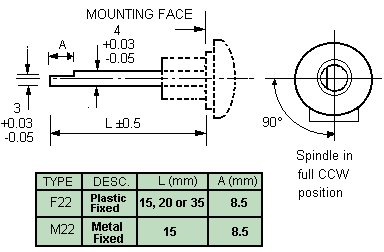

4.0mm Durchmesser

P16 4mm dia. plastic spindles
Note: Die gezeichnete Lage der Fläche gilt nur für die Kunststoffachse. Bei den Metallachsen kann die Flächenlage kundenspezifisch festgelegt werde.

6.0mm Durchmesser

P16 6mm dia. plastic spindles
Note: *Sonderlängen nach Kundenwusch bis 65 mm möglich

6.35mm Durchmesser

P16 6.35mm dia. plastic spindles
Note: *Sonderlängen nach Kundenwusch bis 65 mm möglich

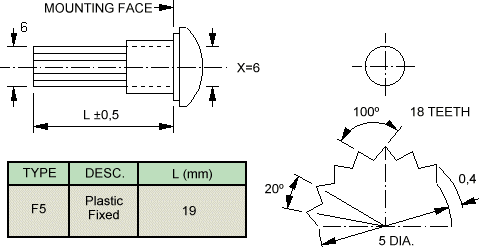

abgeflachte Wellen - 6.0mm dia. 18 teeth

Eine abgeflachte Version steht für die Kunststoffwelle zur Verfügung:

P16 splined plastic spindles

gezahnte Wellen - 6.0mm Durchmesser 18 Zähne

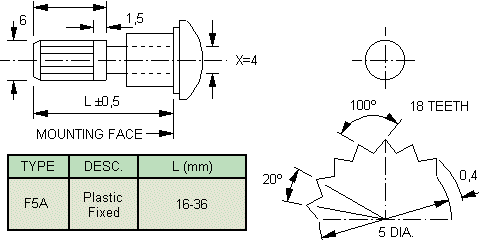

Eine gezahnte Welle 6.0mm Durchmesser P20 Kunststoffwelle ist verfügbar

P20 splined plastic spindles

Der 6mm Adapter mit 18 Zähnen kann auf einer 4 mm Welle mit Abflacung montiert werden und bietet somit eine effektive Knopfaufnahme speziell für unsere Bedienknöpfe mit Aufnahme für 18 Zähne.:

6mm Spline Adaptor

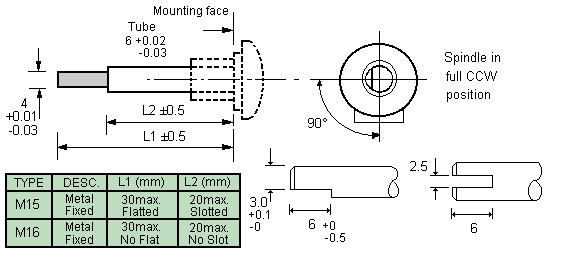

Duplo Welle

P16 dual concentric spindles
