OMEG P16 POTENZIOMETER DATEN

Diese Seite beinhaltet die elektrische und mechanische Spezifikation der Drehpotenziometer Serie 16

Die elektrische Spezifikation ist aufgeteilt in die speziellen und die Standardattribute, um die Unterschiede der 16mm und der 20 mm Baureihen aufzuzeigen.

P16 mechanische Daten
Elektrische Daten - speziell für P16 Potenziometer
- Drehbereich
- Belastbarkeit
- Grenzspannung
- Isolationsspannung
Elektrische Daten - Standard für E16, P16 and P20 Potenziometer
- Isolationswiderstand
- Belastbarkeit
- Widerstandstoleranz
- Widerstandskurven (A=Linear, B=Log, C=Reverse/Anti Log)
- Linearität
- Gleichkauf (Für Tandem Stereo Potenziometer)
- Temperaturbereich
- Temperaturcharakteristik

Link P16 Potenziometer Abmessungen für Potenziometer Buchsen und Wellen Abmessungen ; und
Link P16 Potenziometer Typen für die Auswahl der P 16 Potenziometer ohne angflanschten Schalter mit den verschiedenen Anschlussformen.

P16 MECHANISCHE DATEN

Drehmoment: 0.4 - 1.5 Ncm
Achsfestigkeitlast: 50 N (5 Sec. maximum)
Zulässiges Drehmoment am Achsanschlag: 35 Ncm
Drehwinkel, ohne Schalter: 270° ±5°
Drehwinkel, mit Schalter: 300° ±5°
Div. Raststellungen für verschiedene Modelle verfügbar auf Anfrage.

ELEKTRISCHE SPEZIFIKATION - SPEZIELL FÜR P16 POTENZIOMETER

effektiver Drehbereich:

ohne Schalter: 267° nominal
mit Schalter: 232° nominal

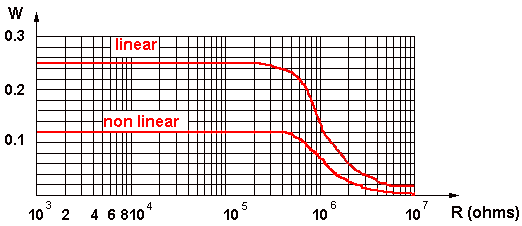

Nennbelastung @40°C für 16mm Potenziometer:

0.25W lineare Kurve
0.12W nicht lineare Kurve

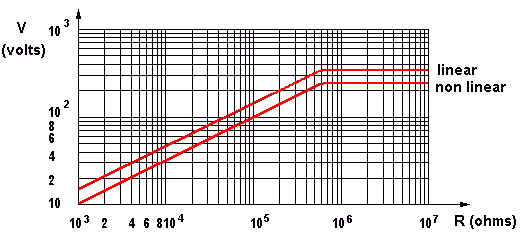

Grenzspannung: 350 V DC für 16mm Potenziometer

Isolationsspannung: 500 V AC für 16mm Potenziometer

ELEKTRISCHE SPEZIFIKATION - STANDARD FÜR E16, P16 UND P20 POTENZIOMETER

Isolationswiderstand: >= 4 GOhm

Nennwiderstand: E3 Series

Optional: E6 Serie
Lineare Kurve: 1K - 1M
Nicht lineare Kurve: 4K7 - 470K

Nennwiderstandstoleranz: ± 20%

Optionale Tolerance bei 1K - 1M: ± 10%

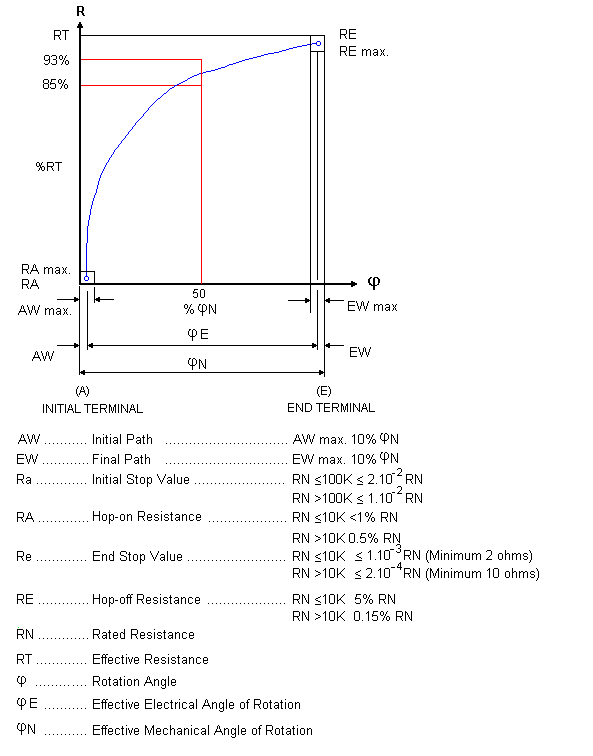

Widerstandskurven:

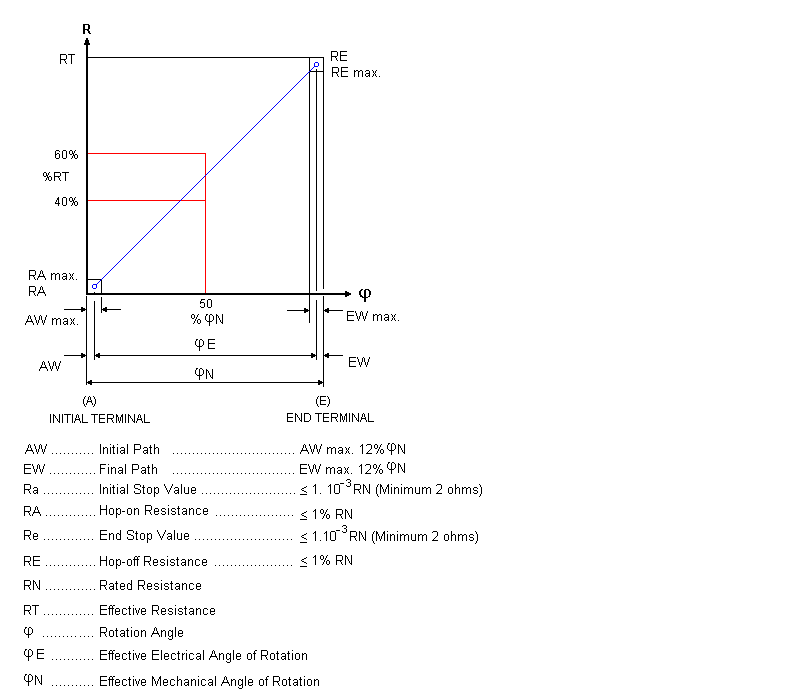

Linear: A
Nicht linear: B (pos. log) or C (negativ log)
Andere Kurven: Auf Anfrage

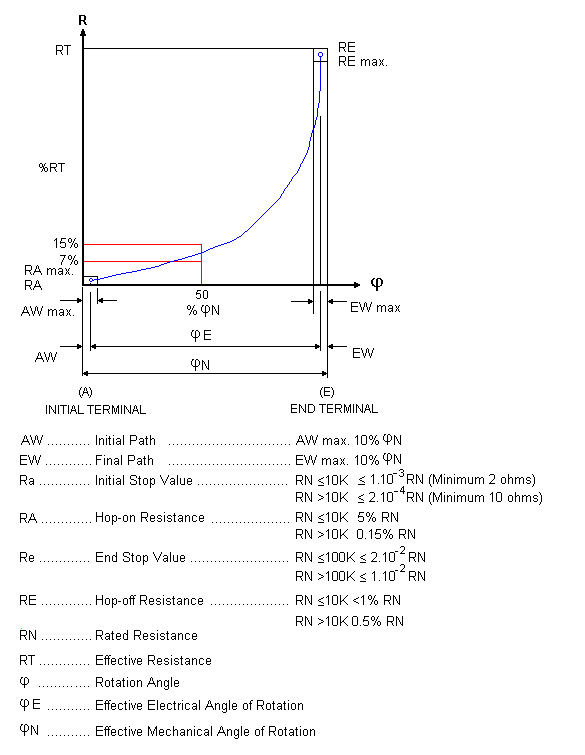

resistance law C (Reverse/Anti Log) curve

Linearität

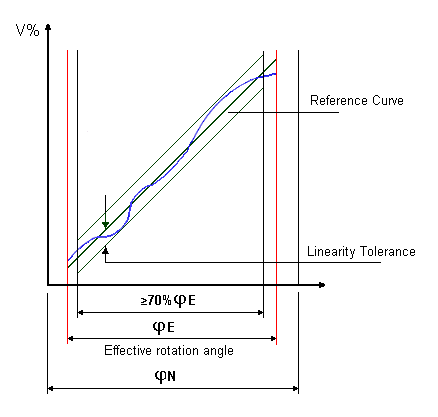

Als Basis gilt die Geradlinigkeitstoleranz mit einer unabhängigen Methode zu bewerten, dieses ist das Praktischste und erlaubt. Die Hinweiskurve sollte so nah wie möglich zur eigentlichen Ausgabenkurve angeglichen werden. Dies vermeidet die Verwendung der theoretischen beginnenden und endend Punkten, es ist für den Kunden normal, um die erreichte Kurve mit Folgetrimmern an jedem Ende vom Gerät nachzustellen wenn erforderlich. Geradlinigkeitstoleranz ist 4% über den nominellen Widerstandsbereich von 1K0hm bis 1M0hm. Die Geradlinigkeitstoleranz wird bei 70% gemessen

Notiz. Im Fall begrenzender und Null-basierter Geradlinigkeit, beides gegenwärtige Zwänge, die die Herstellungsschwierigkeit erhöhen, und zur Folge haben eine ungünstige Wirkung auf den Preis und die Erhältlichkeit des Produktes hervorzurufen.

Gleichlauf (Für Tandem Stereo Potenziometer)

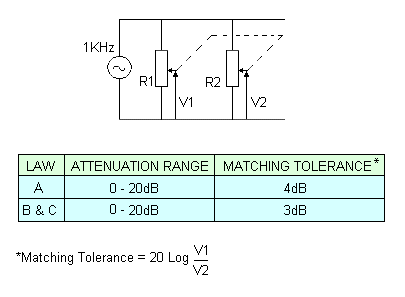

Bei der Mehrfach-Anordnung veränderbarer Widerstände mit gemeinsamer Betätigung versteht man unter Gleichlauf die elektrische Übereinstimmung der einzelnen Widerstandselemente innerhalb eines festgelegten Betätigungsbereiches. Die Messung des Gleichlaufes erfolgt durch einen Spannungsvergleich der in Spannungsteilerschaltung geschaltetetn Schichtdrehwiderstände. Das Verhältnis der beiden abgegriffenen Spannungen U_SI und U_SII wir als Gleichlauftoleranz bestimmt.

Kurve A: 4 dB beim Dämpfungsbereich 0 - 20 dB
Kurve B and C: 3 dB beim Dämpfungsbereich 0 - 20 dB

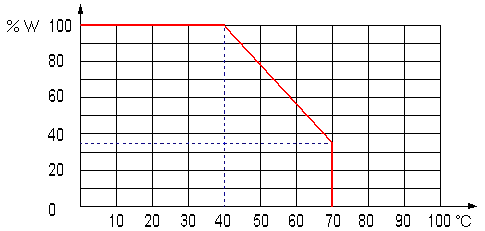

Leistungsminderungskurve: -25°C to +70°C

Temperatur Koeffizient des Widerstandes: +300 -500 ppm

Lebensdauer: >= 20,000 cycles

This information is supplied in good faith but the customer is politely reminded that it is their responsibility to check the suitability of our products for their particular application. Please note that all dimensions are for reference purposes only and, as it is the Company's policy to continuously improve our products, we reserve the right to incorporate changes without notice.
