OMEG P20 POTENTIOMETER DATA

Diese Seite beinhaltet die elektrische und mechanische Spezifikation der Drehpotenziometer Serie 20

Die elektrische Spezifikation ist aufgeteilt in die speziellen und die Standardattribute, um die Unterschiede der 16mm und der 20 mm Baureihen aufzuzeigen.

P20 mechanische Daten
Elektrische Daten - speziell für P16 Potenziometer
- Drehbereich
- Belastbarkeit
- Grenzspannung
- Isolationsspannung
Elektrische Daten - Standard für E16, P16 and P20 Potenziometer
- Isolationswiderstand
- Belastbarkeit
- Widerstandstoleranz
- Widerstandskurven (A=Linear, B=Log, C=Reverse/Anti Log)
- Linearität
- Gleichkauf (Für Tandem Stereo Potenziometer)
- Temperaturbereich
- Temperaturcharakteristik

Link P20 Potentiometer Dimensions fpr Potenziometer, Buchsen und Wellen-Abmessungen
Link P20 Potentiometer Types für die Auswahl der P 20 Potenziometer ohne angeflanschtem Schalter mit den verschiedenen Anschlussformen.

P20 MECHANISCHE DATEN

Drehmoment: 0.4 - 1.5 Ncm
Achsfestigkeitslast: 100 N (5 Sec. maximum)
zulässiges Drehmoment am Achsanschlag: 80 Ncm
Drehwinkel: 300° ±5°
Div. Raststellungen für verschiedene Modelle verfügbar auf Anfrage.

ELECTRISCHE SPEZIFIKATION - SPEZIELL FÜR P20 POTENZIOMETER

Effectiver Drehbereich:

Ohne Schalter: 267° nominal
Mit Schalter: 232° nominal

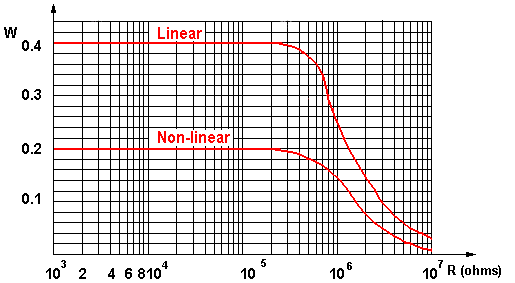

Nennbelastung @40°C für 20mm Potenziometer:

0.4W lineare Kurve
0.2W nicht lineare Kurve

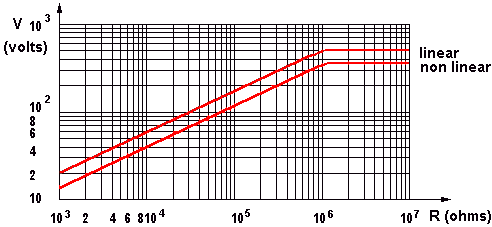

Grenzspannung: 500 V DC für 20mm Potenziometer

Isolationsspannung: 1000 V AC für 20mm Potenziometer

ELECTRISCHE SPEZIFIKATION - STANDARD FÜR E16, P16 AND P20 POTENZIOMETER

Isolationswiderstand: >= 4 Gohms

Nennwiderstand: E3 Series

Optional: E6 Serie
Lineare Kurve: 1K - 1M
Nicht lineare Kurve: 4K7 - 470K

Nennwiderstandstoleranz: ± 20%

Optional Tolerance bei 1K - 1M: ± 10%

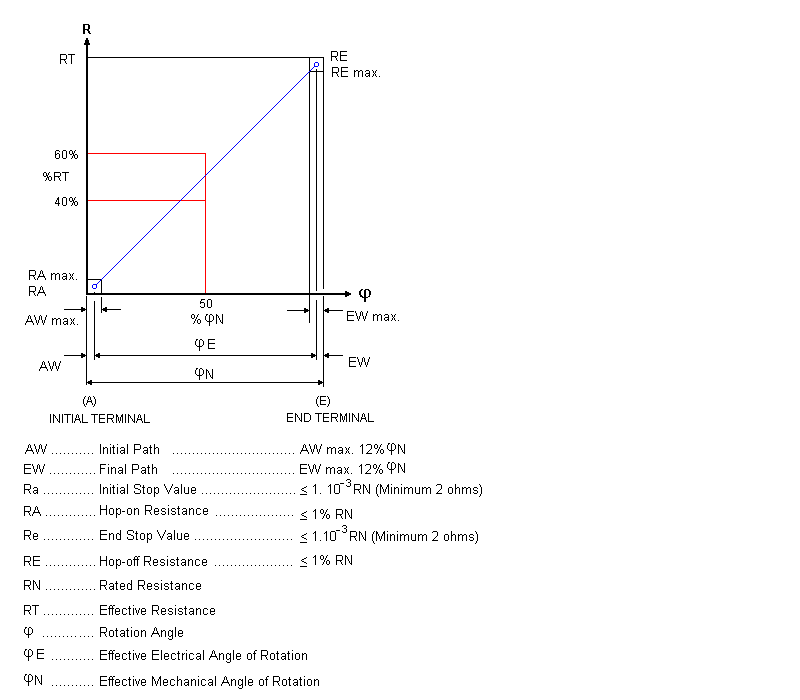

Widerstandskurven:

Linear: A

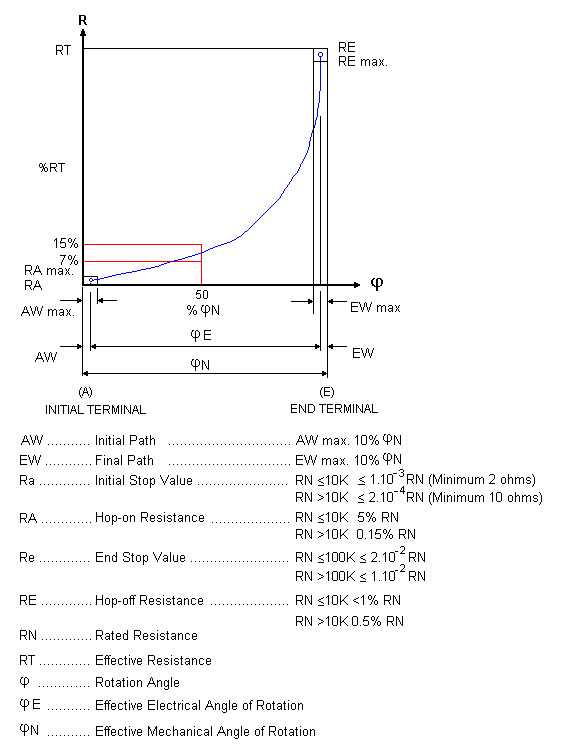

Nicht linear: B (Log) or C (negativ log)
Andere Kurven: Auf Anfrage

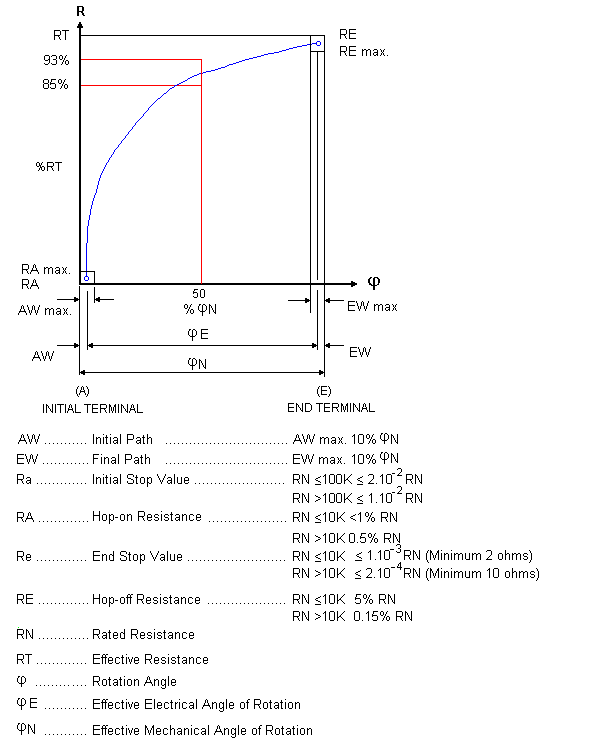

resistance law C (Reverse/Anti Log) curve

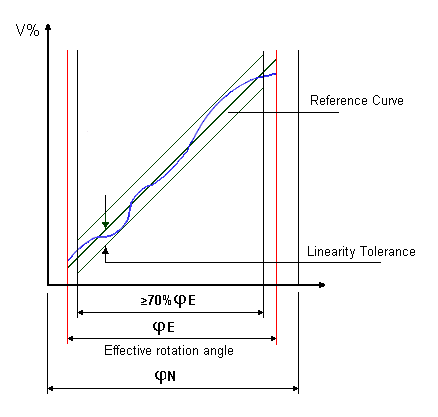

Linearität

Als Basis gilt die Geradlinigkeitstoleranz mit einer unabhängigen Methode zu bewerten, dieses ist das Praktischste und erlaubt. Die Hinweiskurve sollte so nah wie möglich zur eigentlichen Ausgabenkurve angeglichen werden. Dies vermeidet die Verwendung der theoretischen beginnenden und endend Punkten, es ist für den Kunden normal, um die erreichte Kurve mit Folgetrimmern an jedem Ende vom Gerät nachzustellen wenn erforderlich. Geradlinigkeitstoleranz ist 4% über den nominellen Widerstandsbereich von 1K0hm bis 1M0hm. Die Geradlinigkeitstoleranz wird bei 70% gemessen

Notiz. Im Fall begrenzender und Null-basierter Geradlinigkeit, beides gegenwärtige Zwänge, die die Herstellungsschwierigkeit erhöhen, und zur Folge haben eine ungünstige Wirkung auf den Preis und die Erhältlichkeit des Produktes hervorzurufen.

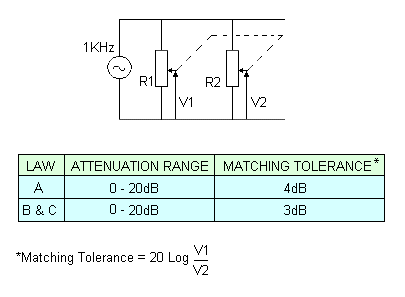

Gleichlauf (Für Tandem Stereo Potenziometer)

Bei der Mehrfach-Anordnung veränderbarer Widerstände mit gemeinsamer Betätigung versteht man unter Gleichlauf die elektrische Übereinstimmung der einzelnen Widerstandselemente innerhalb eines festgelegten Betätigungsbereiches. Die Messung des Gleichlaufes erfolgt durch einen Spannungsvergleich der in Spannungsteilerschaltung geschaltetetn Schichtdrehwiderstände. Das Verhältnis der beiden abgegriffenen Spannungen U_SI und U_SII wir als Gleichlauftoleranz bestimmt.

Kurve A: 4 dB beim Dämpfungsbereich 0 - 20 dB
Kurve B and C: 3 dB beim Dämpfungsbereich 0 - 20 dB

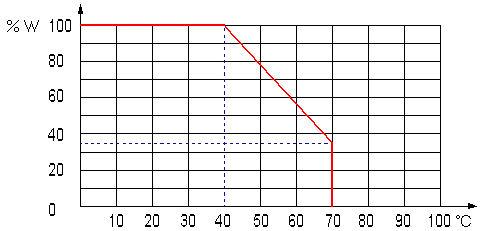

Leistungsminderungskurve: -25°C to +70°C

Temperatur Koeffizient des Widerstandes: +300 -500 ppm

Lebensdauer: >= 20,000 cycles
